目 錄
第一部分 国产做爱麻豆儀配置選型
第二部分 国产做爱麻豆儀安裝與調試
第三部分 數據傳輸
第四部分 售前、售後服務
編製說明
應用於鍋爐過程水的水質在線国产做爱麻豆係統（以下簡稱水質在線国产做爱麻豆係統）主要由以下三部分構成：
1. 国产做爱麻豆儀配置選型
2. 国产做爱麻豆儀安裝運行
3. 數據傳輸
為了方便說明及向用戶明確各個主要環節的技術要求，基於上述三部分內容，麻豆网址在线播放最終在提交給您的技術方案中將細述為下述五部分：
第一部分 国产做爱麻豆儀配置選型
第二部分 儀器安裝與調試
第三部分 數據傳輸
第四部分 售前、售後服務
依照現場實際情況，水自動国产做爱麻豆係統具有良好的檢測技術性能，能很好完成鍋爐水質指標自動国产做爱麻豆要求。根據行業對鍋爐水質的標準要求，實時自動檢測，準確采集數據，及時傳遞到鍋爐主控中心，設定測控主機的控製信號，使測控主機合理控製加水、加藥和排汙。通過本係統可以解決人工取樣化驗誤差偏大的問題。實現自動檢測水質，合理優化排汙，提高燃料利用率，節能降耗，減少環境汙染，延長鍋爐使用年限。
對文件中要求的相關水質參數（pH、矽酸鹽、鈉離子、溫度、流量等）進行国产做爱麻豆，以達到相關管理及監管部門對現場處理水質的實時監控和管理。
国产做爱麻豆儀配置選型

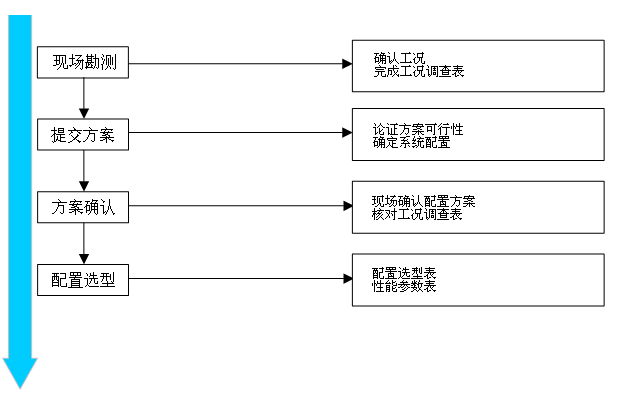

1.国产做爱麻豆儀配置選型流程
2.国产做爱麻豆儀、設備選型清單
根據用戶的實際需求和現場考察的結果，特對水質在線国产做爱麻豆係統進行如下配置選型：
| 国产做爱麻豆儀名稱 | 型號/規格 | 生產廠家 |
| 鈣離子在線分析儀 | Ca-8000 | 杭州麻豆网址在线播放科技有限公司 |
| 鎂離子在線分析儀 | Mg-8000 | 杭州麻豆网址在线播放科技有限公司 |
| 水中矽在線分析儀 | Si-8000 | 杭州麻豆网址在线播放科技有限公司 |
| 水中鈉在線分析儀 | Na-8000 | 杭州麻豆网址在线播放科技有限公司 |
| 水質在線国产做爱麻豆數據軟件 | 麻豆网址在线播放科技環保信息化平台V1.0 | 杭州麻豆网址在线播放科技有限公司 |
| 采、配水單元 | SAM-2000 | 杭州麻豆网址在线播放科技有限公司 |
| 在線pH計 | pH861帶溫度 | 杭州麻豆网址在线播放科技有限公司 |
| 自動采樣器 | MD-80 | 杭州麻豆网址在线播放科技有限公司 |
3.国产做爱麻豆儀、設備功能簡介、性能參數及標準規範
3.1鈣離子在線分析儀 Ca-8000
| 測量方法： | 紫外消解，特性顯色法測定，能準確測量地表水、地下水和工業廢水中鈣離子的總量 |
| 測量範圍： | （1—500/1000）mg/L |
| 測量準確度： |
準確度: <15%，遠優於一般国产做爱麻豆儀，這是因為采用了我公司獨有的校正技術，通過該算法可實現取樣量的高準確性。 重複性: <3%，高重複性是因為采用了獨特的光學定量算法。 |
| 零點漂移 | ± 0.05mg/L |
| 量程漂移 | ± 10% |
| MTBF（無故障運行時間） | ≥720 h/次 |
| 實際水樣比對誤差值 | ±10% |
| 測量方式： | 可實現多種選擇，定時測量可實現每天在任何用戶想国产做爱麻豆的時間來啟動儀器進行測量；等時測量可實現每天固定時間間隔每幾個小時自動啟動儀器進行測量；連續測量可實現自動一個接一個的樣品測量，可用於產品驗收和相關技術認證；手動測量可實現用戶現場隨時啟動測量，可用於現場實驗比對和設備安裝調試。 |
| 測量耗時： | 15—60min可任意設定，最短15min，消解時間可任意設定，目的是保證任何水樣都能反應完全，通過測量時間的設定保證了任何水樣通過該儀器測量都能準確獲得檢測結果。 |
| 紫外消解方式： | 采用獨有的紫外消解技術，該技術已申報國家專利，通過該技術可大大縮短測量時間，使單次測量耗時大大優於國內外現有產品，同時該技術目前在國產同類產品中為獨有技術。 |
| 消解時間： | 5—60min，可任意設定，儀器會自動判斷樣品消解所需的時間，從而實現了兼顧縮短測量時間和提高測量準確度這兩大優勢，這是比國內外同類產品優秀的根本原因。 |
| 校正方式： | 自動定時校正或手動校正，其中校正用標準溶液可按用戶水樣實際鈣含量範圍按就近原則進行配置和設定，因為用戶要国产做爱麻豆的水樣一般都局限在一定的範圍內，通過就近原則配製與用戶實際水樣鈣含量接近的標準溶液來校正儀器可大大調高測量的準確度，該技術同樣為國內首創，也是比國內同類產品優秀的一個根本原因。 |
| 試劑消耗： | 每次測量每種試劑僅消耗1mL，測量完後試劑被排放到一個大容量的回收容器中，整體試劑更換時間大大延長。 |
| 儀器內部取樣： | 采用注射泵，注射泵與蠕動泵相比特點是壽命長，不存在像泵管等這樣的易老化部件，注射泵使用壽命可伴隨儀器終生，每一年隻須更換一次注射器就可以了。 |
| 儀器外部取樣： | 分別提供潛水泵和自吸泵兩種方式，一般潛水泵方式用於水樣點與地麵落差過大（通常超過2米）的情況，自吸泵用於水樣點與地麵落差少於2米的情況。 |
| 維護周期： | 如果每天測量24個樣，則每3個月更換一次試劑，其他情況可依次類推，試劑消耗成本為每年不超過3000元；根據實際水樣情況每三個月清洗一次外部取樣泵的過濾網；每六個月清洗一次定量管或選擇更換一次定量管；根據實際水樣每一年更換一次預處理裝置中的過濾模塊，成本不超過2000元。以上維護所需更換部件至少一年內均為免費更換。 |
| 預處理裝置： | 多台產品可同時共用一個預處理裝置，預處理裝置在每次測量完畢後會自動進行衝洗維護，同時預處理裝置單獨具有控製箱，可單獨人工進行清洗維護。 |
| 二次汙染： | 所用化學試劑均回收，不存在對外直接排放。 |
| 數據傳輸： | 提供4—20 mA、RS232、RS485、GPRS等多種數據傳輸接口，其實通過該方式實際上就相當於該產品已經集成了數據采集儀，通過該儀器可將測量結果直接傳送到環保局；其中GPRS傳輸方式需單獨收費，提供4—20 mA接口是為了方便與用戶其他設備連接，國內產品一般不能提供該接口；提供RS485是為了方便遠程傳輸數據到用戶監控中心或利用我公司環保信息化監控平台軟件進行網絡化管理和遠程控製儀器。 |
| 環境溫度： | +5°C到+40°C，要求用戶在儀器安裝點保持水樣不會結冰，在室外工程安裝上需要考慮進行水管保溫以防止冬天結冰堵塞水管。 |
| 機械尺寸： | 550 mm x 810 mm x 390 mm，安裝時可與預處理裝置上下疊放於地麵或單獨懸掛於牆壁上。 |
| 重量： | 約35 kg |
| 電源： | (220±20) VAC /(50±0.5) Hz |
| 功耗： | 約100 W |
3.2 鎂離子在線分析儀 Mg-8000
| 測量方法： | 紫外消解，特性顯色法測定，能準確測量地表水、地下水和工業廢水中鎂離子的總量 |
| 測量範圍： | （1—500/1000）mg/L |
| 測量準確度： |
準確度: <15%，遠優於一般国产做爱麻豆儀，這是因為采用了我公司獨有的校正技術，通過該算法可實現取樣量的高準確性。 重複性: <3%，高重複性是因為采用了獨特的光學定量算法。 |
| 零點漂移 | ± 0.05mg/L |
| 量程漂移 | ± 10% |
| MTBF（無故障運行時間） | ≥720 h/次 |
| 實際水樣比對誤差值 | ±10% |
| 測量方式： | 可實現多種選擇，定時測量可實現每天在任何用戶想国产做爱麻豆的時間來啟動儀器進行測量；等時測量可實現每天固定時間間隔每幾個小時自動啟動儀器進行測量；連續測量可實現自動一個接一個的樣品測量，可用於產品驗收和相關技術認證；手動測量可實現用戶現場隨時啟動測量，可用於現場實驗比對和設備安裝調試。 |
| 測量耗時： | 15—60min可任意設定，最短15min，消解時間可任意設定，目的是保證任何水樣都能反應完全，通過測量時間的設定保證了任何水樣通過該儀器測量都能準確獲得檢測結果。 |
| 紫外消解方式： | 采用獨有的紫外消解技術，該技術已申報國家專利，通過該技術可大大縮短測量時間，使單次測量耗時大大優於國內外現有產品，同時該技術目前在國產同類產品中為獨有技術。 |
| 消解時間： | 5—60min，可任意設定，儀器會自動判斷樣品消解所需的時間，從而實現了兼顧縮短測量時間和提高測量準確度這兩大優勢，這是比國內外同類產品優秀的根本原因。 |
| 校正方式： | 自動定時校正或手動校正，其中校正用標準溶液可按用戶水樣實際鎂含量範圍按就近原則進行配置和設定，因為用戶要国产做爱麻豆的水樣一般都局限在一定的範圍內，通過就近原則配製與用戶實際水樣鎂含量接近的標準溶液來校正儀器可大大調高測量的準確度，該技術同樣為國內首創，也是比國內同類產品優秀的一個根本原因。 |
| 試劑消耗： | 每次測量每種試劑僅消耗1mL，測量完後試劑被排放到一個大容量的回收容器中，整體試劑更換時間大大延長。 |
| 儀器內部取樣： | 采用注射泵，注射泵與蠕動泵相比特點是壽命長，不存在像泵管等這樣的易老化部件，注射泵使用壽命可伴隨儀器終生，每一年隻須更換一次注射器就可以了。 |
| 儀器外部取樣： | 分別提供潛水泵和自吸泵兩種方式，一般潛水泵方式用於水樣點與地麵落差過大（通常超過2米）的情況，自吸泵用於水樣點與地麵落差少於2米的情況。 |
| 維護周期： | 如果每天測量24個樣，則每3個月更換一次試劑，其他情況可依次類推，試劑消耗成本為每年不超過3000元；根據實際水樣情況每三個月清洗一次外部取樣泵的過濾網；每六個月清洗一次定量管或選擇更換一次定量管；根據實際水樣每一年更換一次預處理裝置中的過濾模塊，成本不超過2000元。以上維護所需更換部件至少一年內均為免費更換。 |
| 預處理裝置： | 多台產品可同時共用一個預處理裝置，預處理裝置在每次測量完畢後會自動進行衝洗維護，同時預處理裝置單獨具有控製箱，可單獨人工進行清洗維護。 |
| 二次汙染： | 所用化學試劑均回收，不存在對外直接排放。 |
| 數據傳輸： | 提供4—20 mA、RS232、RS485、GPRS等多種數據傳輸接口，其實通過該方式實際上就相當於該產品已經集成了數據采集儀，通過該儀器可將測量結果直接傳送到環保局；其中GPRS傳輸方式需單獨收費，提供4—20 mA接口是為了方便與用戶其他設備連接，國內產品一般不能提供該接口；提供RS485是為了方便遠程傳輸數據到用戶監控中心或利用我公司環保信息化監控平台軟件進行網絡化管理和遠程控製儀器。 |
| 環境溫度： | +5°C到+40°C，要求用戶在儀器安裝點保持水樣不會結冰，在室外工程安裝上需要考慮進行水管保溫以防止冬天結冰堵塞水管。 |
| 機械尺寸： | 550 mm x 810 mm x 390 mm，安裝時可與預處理裝置上下疊放於地麵或單獨懸掛於牆壁上。 |
| 重量： | 約35 kg |
| 電源： | (220±20) VAC /(50±0.5) Hz |
| 功耗： | 約100 W |
3.3 水中矽在線分析儀 Si-8000
| 測量範圍 | 0-20ppm，以SiO2計 |
| 檢出限 | 小於0.5ppm |
| 精確度 | ±0.5ppm或讀數的±1.0%，取大者 |
| 響應時間 | 8.8分鍾，當樣品溫度是30-50℃；15分鍾，當樣品溫度是5-40℃ |
| 環境溫度 | 10-45℃（一般室內安裝） |
| 樣品流量 | 100-300ml/min |
| 模擬輸出 | 幾種模擬輸出可選：0-0.01V，0-0.1V，0-1V或4-20mA，量程可設置 |
| 電源要求 | 230VAC,50Hz |
| 報警信號 | 2個樣品濃度報警，1個分析儀係統警告和1個分析儀係統停機報警 |
3.4 水中鈉在線分析儀 Na-8000
| 測量範圍 | 0-2000ppb |
| 檢出限 | 小於1.0ppb |
| 精確度 | ±1.0ppb或讀數的±5.0%，取大者 |
| 響應時間 | 15分鍾 |
| 水樣通道 | 1—4路可選 |
| 環境溫度 | 10-45℃（一般室內安裝） |
| 樣品流量 | 100-300ml/min |
| 數據傳輸 | 多路4-20mA，量程可設，或采用RS232串口 |
| 電源要求 | 230VAC,50Hz |
| 機械尺寸 | 700mm X 500mm X 310mm |
| 淨重 | 30kg |
| 安裝方式 | 可壁掛，可嵌入係統機櫃，也可獨立落地式安裝 |
3.5 pH861在線pH計
測定原理：玻璃電極法。 溫度測量：鉑電阻測量法
pH測定範圍 ：0～14.0
溫度測量範圍 ：0~100℃，精度0.1℃。
pH測定重現性 ：± 0.1pH 以內
pH測定漂移： ± 0.1pH 以內
MTBF： ≥720 h/次
pH測定實際水樣比對試驗80%絕對誤差值 ：± 0.5pH 以內
安裝方式： 插入式
3.6 UFM-702超聲波管道流量計
1）方法原理
與管道連接，根據超聲波原理測得流速。
2）性能要求
工作電壓和頻率：單相（220±20）V，頻率（50±0.5）Hz；
傳感器：
測量範圍：0.3-12m；
工作壓力：0-0.6Mpa；
工作溫度：0－120℃。
變送器
環境溫度：-10-50℃；
現場數字顯示瞬時流量和累計流量；
累積流量輸出, 累積流量範圍：99999999m3；
測量精度：<1%；
重複性：<0.5%。
国产做爱麻豆儀安裝與調試

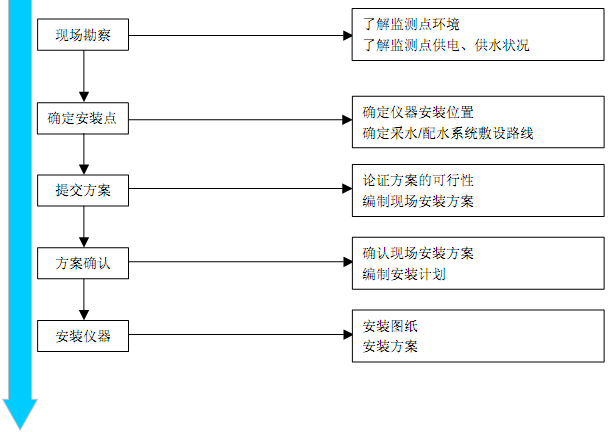

1、国产做爱麻豆儀安裝與調試
2.国产做爱麻豆儀安裝於調試
2.1国产做爱麻豆儀安裝

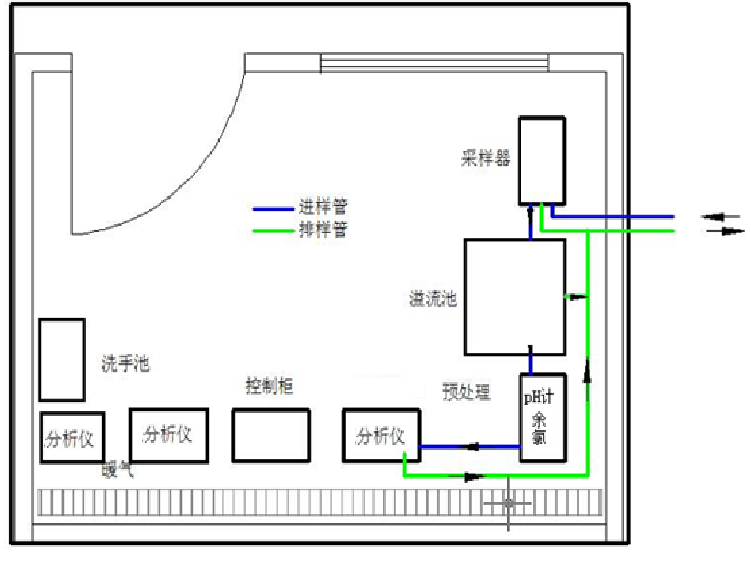

分析儀安裝平麵圖
分析儀安裝管路圖
3.安裝調試說明
3.1.應視現場情況決定預處理單元采用室內還是室外安裝方式。
3.2預處理單元與主機的連接距離不能超過 3米。
3.3依據安裝規範進行儀器的安裝。
3.4儀器安裝完成後，記錄相關信息，根據使用說明書調試儀器。
（本儀表可立式安裝，亦可掛牆安裝。具體安裝方式由工程技術人員視現場情況，做相應選擇。）
數據傳輸

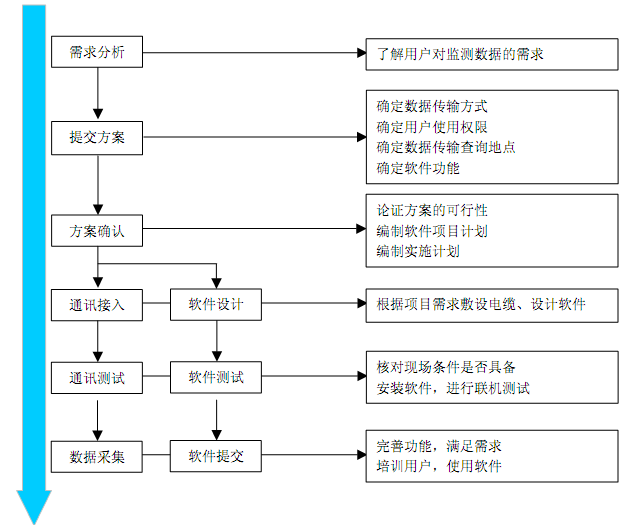

1.數據傳輸流程
數據傳輸流程
2.數據采集及組網

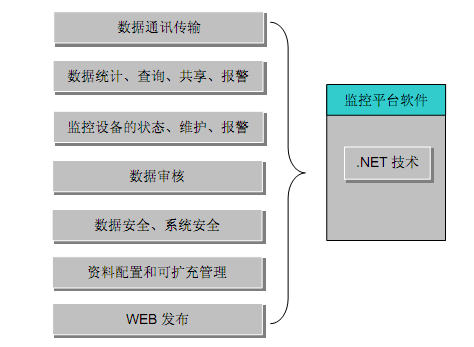

數據傳輸與組網圖
為了簡化對現場監控儀器的管理工作，數據采集器實現了對現場儀器的即插即用接口的支持，從而在現場能夠快速構建適用於當前工況的監控係統，同時使用戶能夠任意添加或刪除設備，並允許係統在無需用戶幹預的情況下按照硬件配置的改變而進行調整。
現場監控儀器均是提供數字信號輸出的儀器， 如COD 在線分析儀、氨氮在線分析儀等。該類儀器提供基於RS485總線的協議或基於 RS232接口的串口協議等數字化協議，可以對儀器進行遠程全數字化操作，這些操作包括：
a) 反控操作（啟動測量、停止測量、啟動校準、啟動清洗）
b) 參數設定（變更量程、狀態量設定、設定時鍾、設定測量周期、設定繼電器觸發條件）
c) 狀態反饋（測量數值、當前狀態）
可實現的數據傳輸功能
售前、售後服務

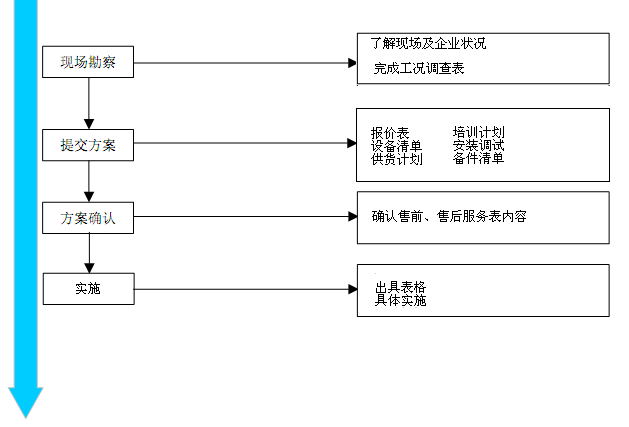

1.售前、售後服務流程
2.主要售前、售後服務實施
2.1報價表（見商務文件）
2.2設備清單
| 国产做爱麻豆儀名稱 | 型號/規格 | 生產廠家 |
| 鈣離子在線分析儀 | Ca-8000 | 杭州麻豆网址在线播放科技有限公司 |
| 鎂離子在線分析儀 | Mg-8000 | 杭州麻豆网址在线播放科技有限公司 |
| 水中矽在線分析儀 | Si-8000 | 杭州麻豆网址在线播放科技有限公司 |
| 水中鈉在線分析儀 | Na-8000 | 杭州麻豆网址在线播放科技有限公司 |
| 水質在線国产做爱麻豆數據軟件 | 麻豆网址在线播放科技環保信息化平台V1.0 | 杭州麻豆网址在线播放科技有限公司 |
| 采、配水單元 | SAM-2000 | 杭州麻豆网址在线播放科技有限公司 |
| 在線pH計 | pH861帶溫度 | 杭州麻豆网址在线播放科技有限公司 |
| 自動采樣器 | MD-80 | 杭州麻豆网址在线播放科技有限公司 |
2.3供貨計劃
所有上述設備在中標後且與用戶確定好安裝條件均可保證在一個星期內到貨。
2.4安裝調試
在與用戶確定好安裝條件後兩個星期內完成設備安裝與調試。
2.5培訓計劃
在安裝調試完畢後，對業主進行現場技術培訓，其培訓內容以設備的使用手冊為主，包括了如何使用，如何維護。
同時製定年度培訓計劃，至少每年組織業主到生產廠家進行一次免費的產品使用與維護培訓。
2.6備件清單
| 備件名稱 | 型號/規格 | 單位 | 數量 | 生產廠家 |
| 進樣管 | 2X3 | 米 | 2 | 杭州麻豆网址在线播放科技有限公司 |
| 管接頭 | SM6 | 個 | 2 | 杭州麻豆网址在线播放科技有限公司 |
| 過濾網 | 20目 | 個 | 2 | 杭州麻豆网址在线播放科技有限公司 |
| 定量管 | MD-DL | 個 | 2 | 杭州麻豆网址在线播放科技有限公司 |
| 矽膠管 | Φ6 | 米 | 2 | 杭州麻豆网址在线播放科技有限公司 |
| 工具 | 套 | 1 | 杭州麻豆网址在线播放科技有限公司 |
2.7服務隊伍
公司在當地設有專門的辦事處，其中人員配置如下
| 人員 | 數量 | 職能 |
| 經理 | 1 | 總管當地事務 |
| 銷售人員 | 2 | 負責與業主進行任何與產品相關事務溝通 |
| 售前支持 | 1 | 提供售前技術支持 |
| 工程技術人員 | 3 | 負責售後安裝、調試、維修、培訓 |
